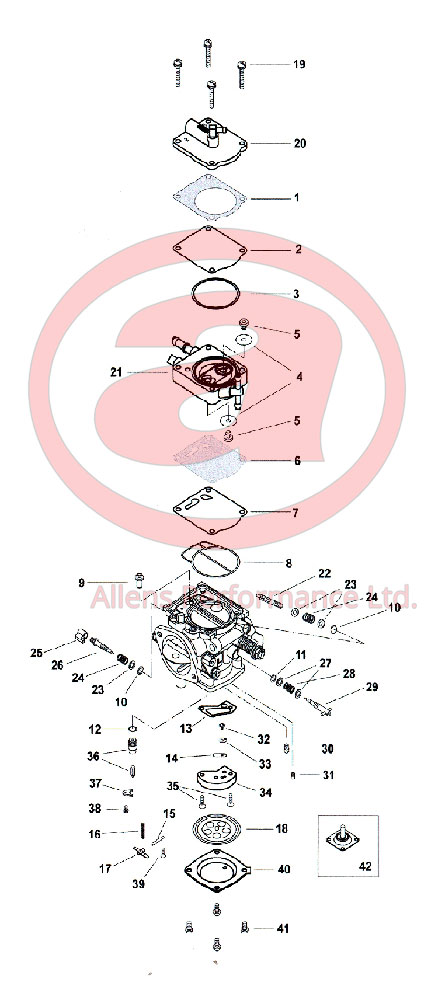

BN46I Exploded Diagram

Note: Repair Kit Contains Parts #1 – #18

Part Number Description
1 BN46I/13 Gasket: Pump
2 BN46I/14 Diaphragm: Pump: Clear
3 616-73002 O-ring: Pump Body
4 BN46I/11 Check Valve
5 BN34/125 Seat: Valve
6 BN46I/34 Diaphragm: Damper
7 BN46I/15 Diaphragm: Damper (Clear Plastic)
8 616-73003 Seal: Carb Body & Pump Body
9 BN44/146 Filter: Fuel
10 B30/305 O-ring: High Speed Screw
11 MD12/16 Or-ing: Low Speed Screw
12 KV/10 O-ring: Fuel Shutoff Valve
13 VM26/25 Gasket: Valve Body
14 BN34/107 Check Valve (Clear)
15 VM30/97 Pivot Pin: Pop off Valve Arm
16 730-03034 Spring: Pop Off Valve Pressure
17 BN38/534 Arm: Pop Off Valve
18 BN44/145 Diaphragm assy: Main
19 BN34/120-35 Screw: Pump Cover (4.5 Nm)
20 BN46I/xx Cover: Pump
21 BN46I/49 Body Assy: Pump
22 BN38I/40 Screw: Tickover
23 BN38/39 Washer
24 BN38/344 Spring
25 999-904-006 Cap: High Speed Screw
26 VM26/26-size Valve: Pop Off
27 604-25017 Screw: High Speed
28 BN38/343 Spring: Low Speed Adjuster
29 BN38/477 Screw: Low Speed Adjuster
30 N102221-Size Jet: High Speed
31 N100606=Size Jet: Low Speed
32 BV15/121-05-GG Screw
33 BN34/108-GG Plate: Valve
34 BN44/165 Valve Body Assy
35 C5=0414-G Screw: Valve Body
36 786-35018-Size Valve Assy: Fuel Shut Off
37 BN34/117-GG Plate: Retaining Fuel Shut Off Valve
38 CW2=0307-G Screw: Retaining Fuel Shut Off Valve
39 C6=0308-G Screw: Fuel Shut Off Arm Pivot Pin
40 BN44/147 Cover: Underside
41 C2S=0514 Screw: Cover (3.5 Nm)
42 BN40I/22 Diaphragm: Accelerator Pump
